神舟戰神K650D開機進系統掉電維修案例

品牌：神舟

型號：K650D

故障：開機進系統掉電

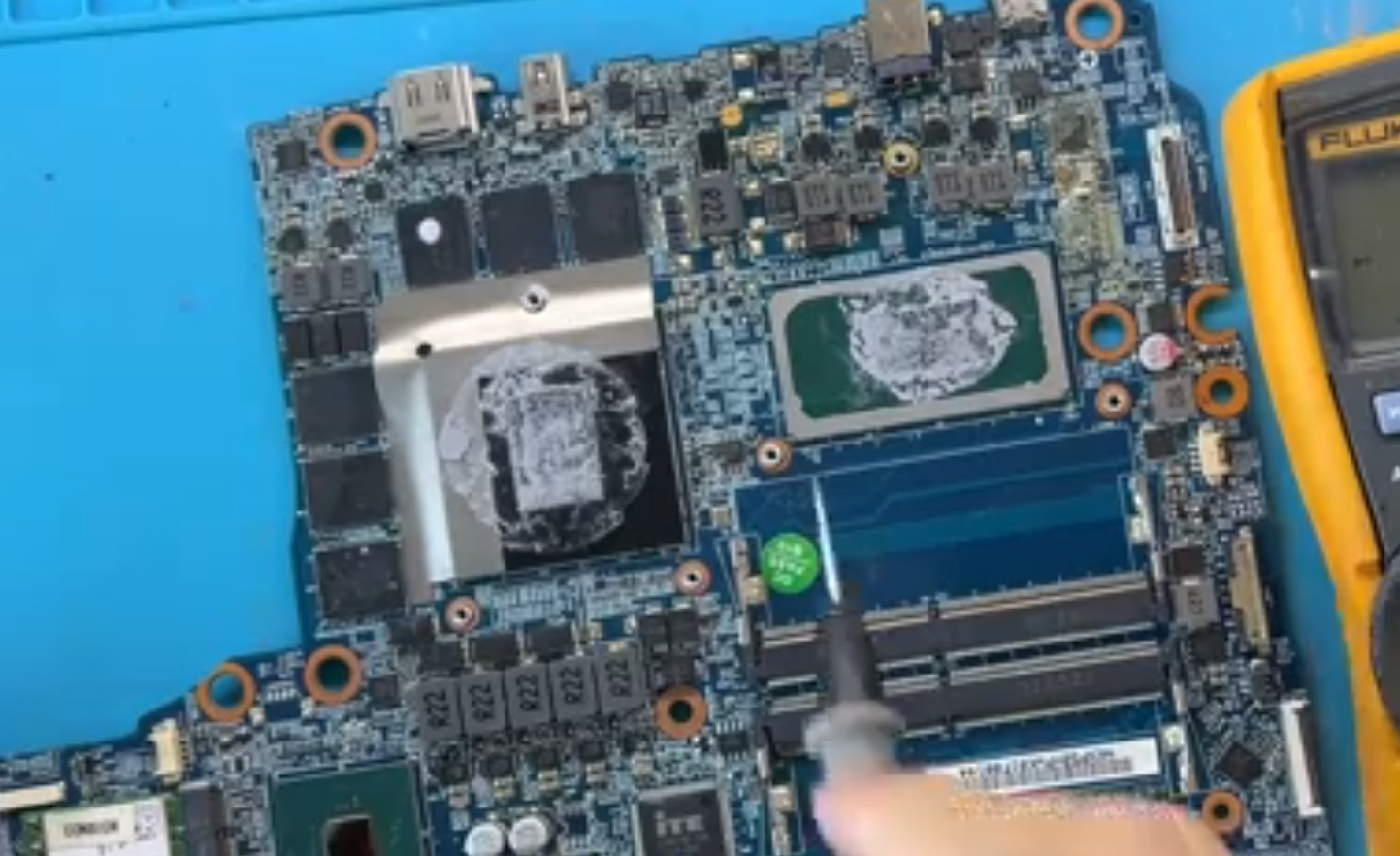

維修：拆機，裸板測各大供電電感阻值正常，鑫制造調出圖紙 如圖 開關排線座J_SW1的10腳M_BTN#正常應該為高電平，按下開關后，這里會有一個高低高的跳變信號，插電測這里電壓為0V。

U49的3腳輸出M_BTN#,經過R705再到開關，實測3腳電壓19V,經過R705后為0V,在線測R705阻值為無窮大，此10K電阻壞，換之，再測電阻兩端電壓居然都為0V,心里納悶，剛開始電阻前端都有19V，怎么一下子沒有了呢。查U49的1腳電壓19V,2腳電壓為0V,2腳連接的R704電阻前端有19V，后端沒有，此電阻在板要實物是一個0歐姆電阻，估計是換R705時熱風搞壞了，找一個換之。再次測R705兩端都有了19V電壓。歐姆檔，紅表筆，黑表戳了一下J_SW1的10腳，觸發上電，正常亮機。

這個板型的是Q25，拿著放大鏡，在板上找了很久，沒有找到Q25,查圖紙Q25和EC的115，116腳相連，于是一支表筆點在115腳上，另一支表筆在有懷疑的小六腳上點，終于在顯卡和cpu座之間找到了這個Q25,取下Q25,1和6腳相連，3和4腳相連。再次開機測試，30分鐘過去了，自動關機沒有出現

到此完美修復
